Verbindungen

Übersicht


Audio Audio - digitale Verbindungen IT/netzwerk Video



audio

Im Bereich Audio gibt es eine grosse Vielfalt von Verbindungsarten. Ob analog oder digital, symmetrisch oder unsymmetrisch, alle Arten müssen passend verbunden und eingestellt werden, damit die Signale und Daten korrekt zwischen den Geräten gesendet und empfangen werden können.

Bei Audio-Signalen ist es wichtig, dass das korrekte Pegelverhältnis stimmt, um eine Beeinträchtigung der Soundqualität durch Störgeräusche, Verzerrungen, etc. zu vermeiden. So hat zum Beispiel das Nutzsignal der symmetrischen Signalführung +6 dB mehr Pegel gegenüber der unsymmetrischen zur Verfügung. Die Arbeitspegel von Audiogeräten sind ziemlich verschieden. Pro-Geräte arbeiten mit einem Pegel von + 4 dBu, was einer Spannung von 1.23 Volt entspricht. Dagegen arbeiten Consumer-Geräte mit einem Pegel von - 10 dBV und dessen Spannung ist - 0.32 Volt.

6,35 mm TRS Klinkenstecker

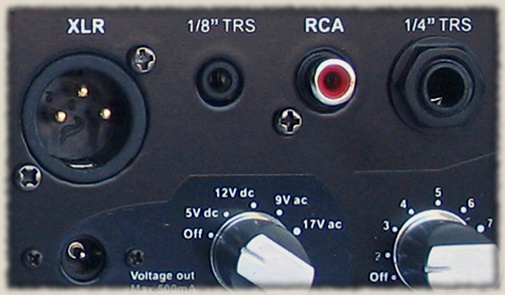

XLR - 3,5 mm Klinke - Cinch - 6,35 mm Klinke
6,35 mm Klinkenbuchse zu 2 x Cinch Y-Adapterkabel
2 x 6,35 mm zu 3,5 mm Klinke Y-Adapter
RJ45 - XLR - MIDI - Speakon
XLR weiblich / männlich

audio interface

Eine Audio Interface dient dazu die Audiosignale zwischen Computer und Musikgeräten zu übertragen und zu routen. Die Vielfalt ist gross, von mobilen bis zu professionellen Ausführungen - man findet Lösungen für verschiedene Bedürfnisfälle im Angebot vieler Hersteller.

Eigenschaften, welche für die Musikproduktion von Bedeutung sind, sind unter anderem einen stabilen Software-Treiber, eine niedrige Latenz wie aber auch die passende Anzahl an Anschlüssen, um das individuelle Bedürfnis zu decken. Die passende Audio Interface zu finden für Windows oder Mac OS, im Standalone Betrieb verwendbar oder in Zusammenhang mit einem Smartphone/Tablet, portabel oder stationär kann wegen dem vielfältigen Angebot eine Herausforderung darstellen.

Audio - digitale Verbindungen

Digitale Verbindungen müssen mit der gleichen Samplingfrequenz hergestellt werden und will man Geräte mit unterschiedlichen Übertragungsprotokolle zusammen verbinden, muss dies über einen Konverter geschehen.

USB
Weit verbreitete Schnittstellenart und ist zudem Abwärtskompatibel. Der Standard bei Audiointerfaces USB 2.0 ermöglicht die Aufnahme von etwa 80 Audiospuren bei einer Aufnahmequalität von 24 Bit/96 kHz.
S/PDIF
Weit verbreitete digitale Audioschnittstelle, welche oftmals für die Übertragung von Stereo-Signalen verwendet wird.
ADAT
Weit verbreitete digitale Audioschnittstelle, welche oftmals für die Übertragung von 8 Kanälen bei 24 Bit/48 kHz oder Stereo-Signalen von bis zu 24 Bit/192 kHz verwendet wird.
Dante (Audio Over Ethernet) - AVB (AudioVideoBridging)
Protokolle zur Übertragung von Audiokanälen über das Ethernet-Netzwerk.
MADI
Digitalle Schnittstelle, um eine grosse Anzahl an Audiokanälen zu übertragen. Je nach System können 64 Kanäle mit 24 Bit/48 kHz oder 16 Kanäle mit bis zu 192 kHz durch ein optisches oder koaxiales Kabel geführt werden.  Weiterhin können zusätzlich auch MIDI-Daten durch die "MIDI over MADI"-Technologie übermittelt werden.
Thunderbolt
Schnittstellenart mit schnellen Datenübertragungswerten. Version 3 bietet bis zu 40 Gb/s.
HDMI
Diese AV-Schnittstelle überträgt auch bis zu 8 Audio-Kanäle mit bis zu 24 Bit/192 kHz Auflösung.
MADI - USB/Firewire - Dante - ADAT

IT/netzwerk

Ethernet
Der Standard (RJ-45 Steckverbindung) mit dem ein Netzwerk mittels Kabeln verbunden wird und dabei Gigabit-Ethernet die schnellste Übertragungsform bereitstellt.
WLAN
Funknetz für die kabellose Datenübertragung im Netzwerk. Die Datenübertragungsrate hängt von den verwendeten Geräten ab.
PowerLAN
Solche Adapter ermöglichen die Datenübertragung über die im Gebäude vorhandene Stromleitung. Sie verfügen über eine Ethernet-Buchse, um die Netzwerk-Daten mit den angeschlossenen Geräten auszutauschen. Weiterhin gibt es Modelle die auch als WLAN-Reperater fungieren.

Video

HDMI
Die Standard digitale Schnittstelle, um Audio/Video-Daten über ein Kabel zu übertragen. Sowohl im Multimedia- wie auch im Computer-Bereich verwendet, um Bild und Ton zwischen Geräten und zum Bildschirm zu transportieren.
HDMI
